麦格米特双路输出28V/12V通信设备专用电源模块深度解析

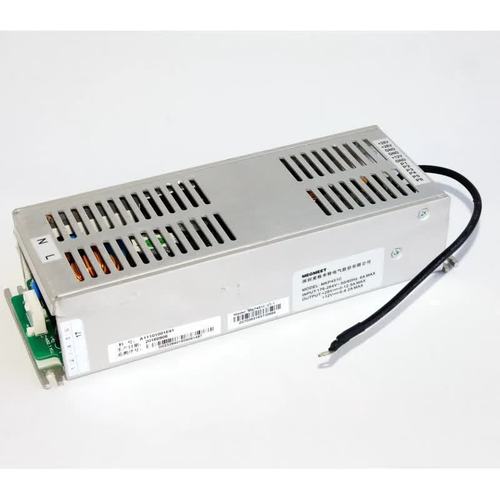

在通信设备领域，电源模块的稳定性、可靠性和电磁兼容性直接决定了整个系统的运行质量。作为国内工业电源领域的知名企业，麦格米特（Megmeet）针对通信设备推出了多款专用电源产品，其中“双路输出28V/12V通信电源模块”凭借其灵活的输出配置和工业级设计，在基站设备、射频单元、光传输设备及专网通信系统中得到了广泛应用。本文将从产品定位、技术特点、典型应用及选型建议四个维度，对该模块进行系统性的分析。\n\n## 一、产品定位与设计背景\n\n通信设备通常需要多组不同电压的供电轨：射频功率放大器常需要28V（或26V～29V可调）的较高电压以保障输出功率与线性度，而基带处理、控制电路和接口电路则通常采用12V供电。传统方案采用两台独立电源或一个多路输出电源箱体，体积大、布线复杂。麦格米特的双路输出28V/12V模块将两路隔离输出集成于单一模块封装内，既简化了系统电源架构，又降低了整机成本与故障点数量，契合通信设备向小型化、高集成度方向发展的趋势。\n\n## 二、核心技术特点\n\n1. 双路独立输出与隔离设计：模块提供28V主输出和12V辅助输出，两路之间以及输入与输出之间均采用电气隔离，隔离耐压通常满足通信行业对绝缘强度的要求，可有效防止共地干扰，提升系统的抗浪涌和抗雷击能力。\n\n2. 宽输入电压范围：面向通信设备常见的-48V直流供电环境（或220V AC经整流后的直流母线），模块支持较宽的输入电压范围，适应电池备电状态下的电压跌落与恢复，保证输入波动时输出的稳定。\n\n3. 高效率与散热优化：采用同步整流、软开关等拓扑方案，典型效率可达90%以上，在通信机柜密闭或半密闭环境中有利于降低温升。模块封装考虑导热设计，可通过基板传导散热，便于安装于设备侧壁或冷板上。\n\n4. 全面的保护与监测功能：具备输入欠压/过压保护、输出过压保护、过流保护、短路保护及过温保护；部分型号提供输出电压遥调、远程开/关控制及告警信号输出（如PG/FAULT），便于与通信设备的监控单元对接，实现电源状态的管理与故障追溯。\n\n5. 电磁兼容性优良：针对通信设备严格的EMC要求，模块在输入端配置共模与差模滤波，优化PCB布局与变压器屏蔽结构，通过辐射发射与传导发射的测试，同时具备一定的抗静电与浪涌骚扰能力，满足通信设备入网检测的EMC指标。\n\n6. 高可靠性与长寿命：选用工业级元器件，关键电容采用长寿命系列，通过高温老化与加速寿命测试验证；内置冗余设计与降额使用策略，使模块在通信设备长期不间断运行的工况下仍能保持高MTBF表现。\n\n## 三、典型应用场景\n\n- 分布式基站射频拉远单元（RRU）：28V为功率放大器供电，12V为数字接口与时钟电路供电，模块小型化特点适配RRU有限的空间。\n- 微型基站与专网通信设备：如340M/230M专网终端、应急通信背负设备、卫星通信调制解调器等，双路输出满足射频与控制电路的双电压需求，減少设备体积。\n- 光传输与接入设备：为光模块周边的可变电压电路提供辅助供电，28V支路还可为安防通信摄像头等附加外设供电。\n- 车载与船载通信系统：宽输入与隔离设计适应车辆/船只直流电源环境带的波动和电位漂移。\n\n## 四、选型与使用建议\n\n工程选型时应明确几项参数：一是实际负载电流在两路上的分配及其峰值占空比，避免任一路同时满载导致过热降额；二是安装环境温度与被动机柜内的气流条件，采用基板传导散热时应配合导热材料与控制板的屏蔽与电气隔离策略，并逐一核准文件中的输入欠压重启特性是否与设备的上电时序兼容。在设计前期可以提供供电两端所需的纹波、噪声限制及接口时长；用中建议适当增加输入EMI滤波器以应对现网的复杂骚扰电平，并在输出端中需要较低噪音感知的单向数据周边保留相应的对称并接电容予以梳理铺设于附近；同时结合整机结构、件冷化等散热策略保持外壳安全温控水平，务必在老化调试中监测轻／重运行时反复呈现出的开机负载工况时启合检查动态响应以免周期性致重启问题\n\n## 五、\n\n麦格米特的双路28V_\
